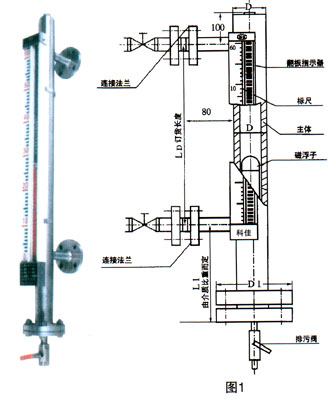

HJ-UZ-AF型側裝型磁性翻板液位計（圖1所示）是以浮子內磁鋼驅動雙色薄片的翻轉來指示液位的一種新型儀表.主體內磁浮子隨液位的升降而上下運動,同時驅使主體外指示器內的雙色薄片翻轉,有液位時轉示紅色、無液位時轉示黑色。紅色和黑色色帶間的界線即代表液位高度。在指示器左側配有醒目的刻度標尺，從而使液位的指示顯得更加清晰。

HJ-UZ-AF型側裝型磁性翻板液位計（圖1所示）是以浮子內磁鋼驅動雙色薄片的翻轉來指示液位的一種新型儀表.主體內磁浮子隨液位的升降而上下運動,同時驅使主體外指示器內的雙色薄片翻轉,有液位時轉示紅色、無液位時轉示黑色。紅色和黑色色帶間的界線即代表液位高度。在指示器左側配有醒目的刻度標尺，從而使液位的指示顯得更加清晰。   基本參數 測量范圍LD：200-1500mm L1:與介質的比重及浮子的材質有關，詳見下表 介質比重 L1:(mm) 防銹鋁浮子(LF2)及LF2氟塑包裹的浮子 不銹鋼浮子(1Cr18ni9Ti) 0.45 463   0.55 286   0.65 210   0.75 166   0.85 140 340 0.95 120 260 ≥1.0 113 220 D: Φ52-Φ83; D1: Φ115-Φ200(視壓力而定) 測量精度：±10 介質溫度：≤80℃，也可制作成≤480℃ 介質比重：≥0.4 介質粘度：≤0.02Pa.S 接連法蘭: DN20 PN(MPa) 0.6-2.5 4.0-16.0 標準號 HG20593-97 HG20595-97 Dg15 Pg(Kgf/cm2) 200 320 標準號 H12-0-2 H12-0-3 注: HG20595-97我公司液位計選用FM面 當液位計安裝受環境影響,空間位置L1<300,訂貨時應明顯提出
